直線振動篩使用說明書
一、直線振動篩的工作原理：
直線振動篩是雙振動電機驅動。當兩臺振動電機做同步、反向運轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此物料在直線振動篩機上的運動軌跡為直線向前做拋物線運動。兩電機軸相對篩面有一傾角在激振力和物料自重力的合力作用下物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的

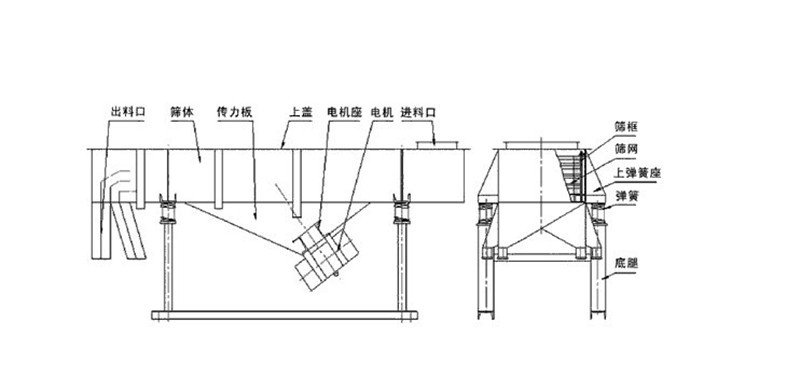

二、直線振動篩的結構

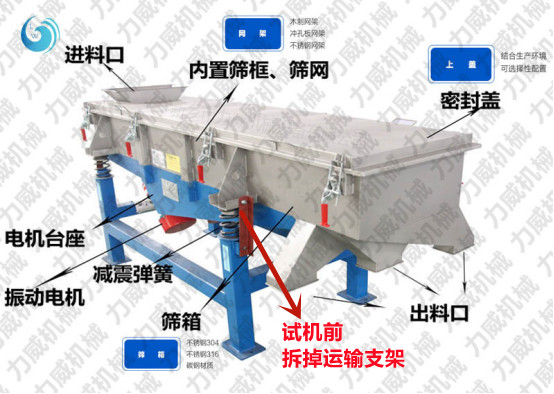

直線振動篩主要由篩箱、網架、篩網、振動電機、電機臺座、減振彈簧、支架組成。
安裝與調整:
1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、網架：由變形較小的木材制成，用來保持篩網平整張緊，達到正常篩分。如果比重較大或產量大時可使用金屬篩框。
3、篩網：用復合國家標準的不銹鋼篩網。
4、振動電機使用與維修方法祥見振動電機使用說明書。
5、電機臺座：標準型（電機安裝在篩箱下方的）篩機的電機臺座是可以移動的，使用前連接螺釘必須擰緊，特別是新篩機試用前三天必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。
7、支架：由槽鋼組成，支撐著振動篩主體。安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。
三、直線振動篩試機前檢查事項 橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支撐部位。安裝時把橡膠彈簧置于下支撐座上，使支撐座上的凸臺進入彈簧的內孔，然后吊裝主體，一定要使橡膠彈簧的內孔上下均與支撐板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支撐點橡膠彈簧的高度應一致，誤差不得大于2mm。篩機各部分的聯接必須牢固可靠，所有螺栓不得有任何松動，各零件部位不得有任何異常聲響，主體上參振部分與周圍固定物之間的小間隙為30-50mm。

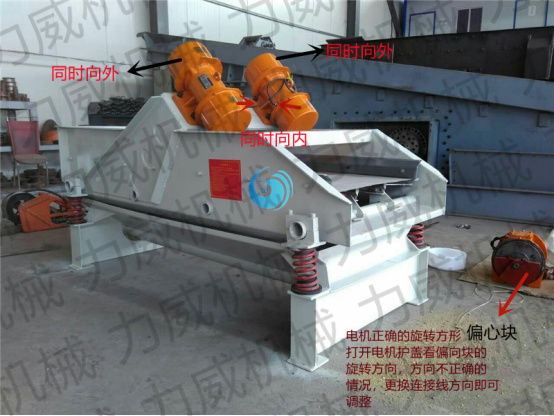

四、直線振動篩振動電機檢查事項在啟動直線振動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺電機的轉向相反。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75℃。篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。振動電機或激振器使用3個月后要加油一次，每半年檢。
五、直線振動篩安裝前的準備
1、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。
2、檢查電機各緊固件，謹防松動。
3、檢查電機表面有無損壞、變形。
4、檢查是否轉動靈活，若有異常，應排除。
5、檢查電源，是否缺相，并空載運行5分鐘。
六、安裝與調整
1、電機應緊固在安裝面上，安裝面必須光滑、平整。
2、電機可水平安裝。
3、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。
4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。
5、激振力的調整。
七、直線振動篩使用與維修
1、本機應裝設電氣保護裝置。
2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。
3、當電機旋轉方向不符合要求時，調整電源相序即可。
4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。
5、本機累計運行1500小時后，應檢查軸承，若有嚴重?fù)p傷時應立即更換。
6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。
八、直線振動篩日常保養
1、啟動前：
（1）檢查粗網及細網有無破損 （2）檢查運輸支撐是否拆除。
2、啟動時：
（1）注意有無異常雜音
（2）電流是否穩定
（3）振動有無異狀
3、使用后：每次使用完畢即清理干凈.
九、定期保養
定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。 直線振動篩的安裝調試和試運轉：
（一）安裝：
1、機器安裝前，首先按照裝箱單檢查零部件是否齊全和損壞。
2、按照安裝圖進行設備安裝，基礎應有足夠的剛度和強度，以支承振動篩的全部動負荷和靜負荷。
3、確保篩箱與料斗、溜槽等非運動件之間應保持小75mm的間隙。
4、安裝時，篩箱的四角要水平。
（二）調整與試運轉：
1、彈簧必須處于垂直狀態，彈簧上支座與彈簧接觸面必須成水平狀態，調整好后用螺栓把彈簧上支座固定在篩箱耳軸上，然后焊成一體。
2、空載試動轉時間不低于2小時，空載試運轉合格后，可投入負載試運轉，負載試車可按工藝試車要求進行。
電機使用說明
本系列電機滿足下列條件時，能連續輸出額定激振力。
1、振動加速度：不超過7g（g：重力加速度）
2、環境溫度：不超過40℃
3、海拔：不超過1000m
4、電源頻率：50Hz
5、電壓：380V
6、溫升：小于80K（電阻法）
